HART多變量輸出變送器

說明書下載

     HART多變量輸出轉換器專用于羅斯蒙特3051S多變量HART變送器 是集成HART協議與RS485通訊,多路變量電流輸出于一體的高科技產品。采用高檔ARM單片機為核心、接口芯片、硬件門狗電路等組成,并且嵌入通信模塊,及HART調制解調芯片，具有性能穩定，性?xún)r(jià)比極高等特點。SM100-T多變量輸出轉換器件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。

一、產品性能

配有RS485通訊接口,可以進行參數配置。

采用工業通用全鋁的防爆外殼，直接安裝于在儀表上。

采用有專用配置軟件,可以與HART協議智能儀表進行數據通訊。

對HART變量進行電流變送輸出。

支持標準的MODBUS 協議。

支持單臺HART協議智能儀表。

支持多種特殊HART協議智能儀表。

二、主要參數

安裝尺寸：長150 mm × 寬103 mm × 高33 mm。

工作環境溫度：-40℃ ∽ +85℃。

儲存溫度：-40℃ ∽ +85℃。

電源輸入電壓：DC 12∽24 V。

HART協議采樣電阻為250Ω。

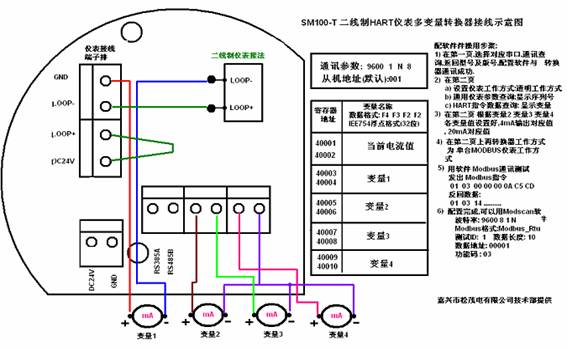

三、SM100-T接線圖

四、SM100-T接線圖

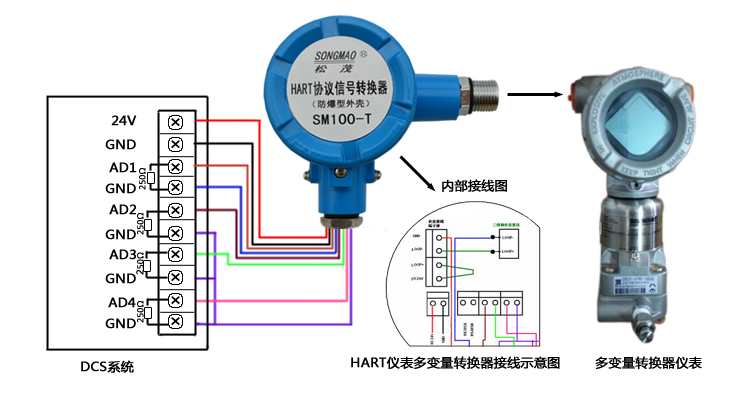

1.與二線制儀表接線示意圖
