多級別GSM報警器
如有特殊需求，產品可開發定制。
1.1產品簡介
SM400-T多級別報警器是微型RTU系統,它以高檔ARM單片機為核心，由高精度運算放大器、接口芯片、看門狗電路、輸入輸出回路等組成，并且嵌入通信模塊。所構成的遠程數據采集RTU終端，具有性能穩定、性價比高等特點，能方便地組合各種報警系統及數據采集系統。
由于SM400-T多級別報警器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。
1.2產品性能
● 采用GPRS通訊模塊，只要移動網絡信號覆蓋的地區都可以進行短信報警，不受地理環境的限制。
● 用戶可以通過手機短信巡檢報警器狀態及內部參數。
● 具有兩路模擬量采集，12位高精度A/D同時采樣功能。
● 具有兩路開關量采樣功能。
● 具有一路DC 24V輸出，20mA驅動能力（專為二線傳感器供電）。
● 具有一路RS485接口，專用于RS485通訊。
● USB接口用于設置參數。
● 可組態采集數據的參數類型、量程、起始點及上下限報警閥值等。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 通訊收發及模塊狀態指示燈能清晰的指示采集器的工作態度。
● 報警器可以設置一個短信中心目標號碼，報警器按照設置的上傳間隔時間以短信的形式向中心號碼發送當前數據信息，用戶以中心號碼進行數據監控。
● 報警器可以設置八個報警號碼，每一路輸入通道可以對八個報警號碼進行單獨設置，用戶可以根據需要進行靈活配置。
● 每一路變量報警通道的短信內容都可以單獨設置，用戶可以根據需要自行設置短信提示內容。
1.3主要參數
● 安裝尺寸：長83 mm × 寬94 mm。
● 外殼尺寸：長123 mm × 寬105 mm × 高33 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 9～24V。
● 兩開關量采用光非隔離干接點輸入。
● 防護等級：IP65。
2.3端口介紹
● DC 24V、GND：24V直流電壓輸出，20mA驅動能力，專為二線傳感器提供電源。
● AD1、AD2：模擬通道輸入，用于采集模擬信號。其輸入阻抗為250Ω，可以輸入直流電流信（DC 4～20mA）或者直流電壓信號（DC 0～5V）。
● DIN1、DIN2、GND：開關量通道輸入，用于采集無源開關量。
● RS485A、RS485B：RS485通訊，參照連接圖連接儀表設備，實現采集器與設備之間的數據傳輸。
● POW、GDN：直流電源供電，電源線正負極（+、-）分別接在對應的（POW、GND）端子上。
2.4指示燈說明
● GPRS通訊指示燈：在GPRS發送與接收數據時閃爍。
● RS485通訊指示燈：在與RS485儀表通訊時閃爍。
● NET指示燈：功能正常情況下亮1秒，滅3秒。

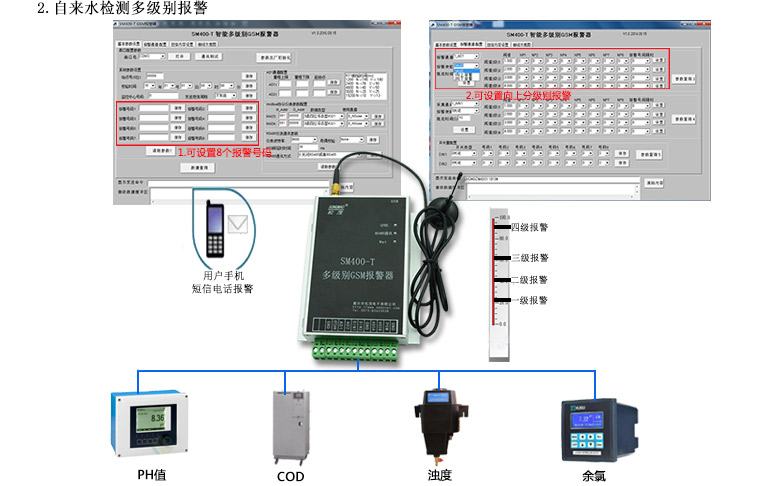

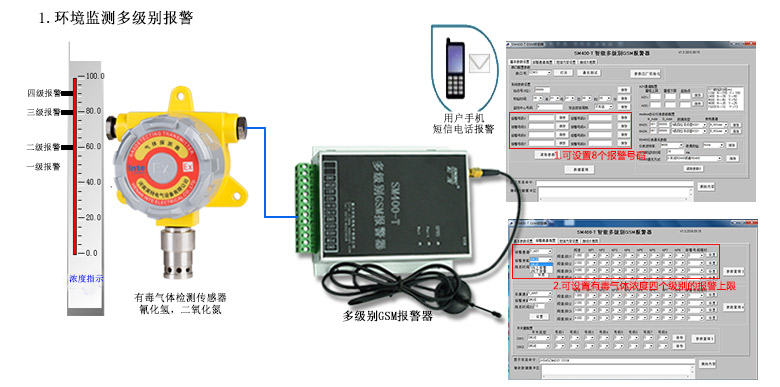

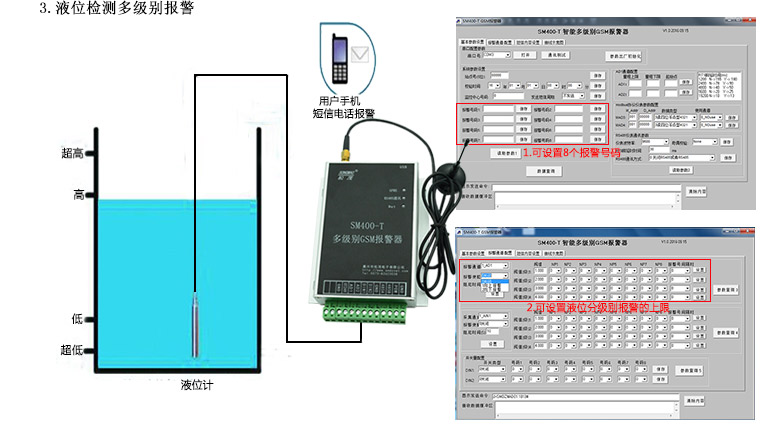

2.5應用圖
